ウエッジ側溝

九州地方発明奨励賞を受賞「コンクリート落蓋側溝」

九州地方発明奨励賞 賞状と盾 写真
(社)発明協会が主催するもので、先見的な視野と感性を生かした先進的な技術と技能を、社会的に貢献・寄与する新しい技術・工法として評するもので、この表彰には、同協会のほか文部科学省、特許庁、中小企業庁、九州経済産業局、日本弁理士会などが後援し例年実施されている。

ウエッジ側溝の特徴

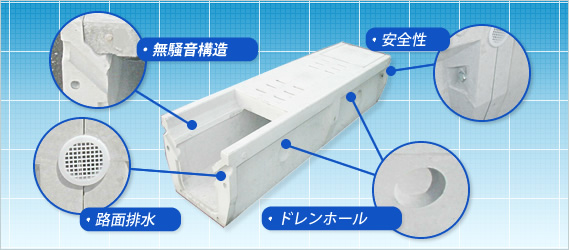

ウエッジ側溝特徴写真
設計荷重T−25対応
ラーメン構造の為、全体の強度にバランスがとれ高耐久性になりました。車両の大型化に伴い設計荷重T−25に 対応しています。
無騒音構造
本体側溝蓋受け部の凹凸曲面と蓋の凹凸曲面の凹凸の境で接触し、蓋のガタツキによる騒音を解消します。 凹凸曲面の理想的な形状により蓋が側溝本体に食い込むためガタツキが無くなり騒音が出なくなります。 蓋の模様高さを1ミリにしてタイヤ音を低減しました。騒音防止用のゴム等の緩衝材を使用しないのでゴムの劣 化、剥離の心配がありません。
施工性
ガイドピンを使用することにより施工性が良くなりました。本体側溝蓋受け部が曲面の為施工時・清掃時に異物 が溜まりにくい構造です。本体側溝と蓋の隙間を狭くすることにより蓋の横断方向の片寄りが減少し通りが出や すくなりました。
安全性
本体側溝蓋受け部の凹凸曲面と蓋の凹凸曲面の凹凸で接触しているため、車両通行時の蓋の跳ね上がりを 防止します。必要に応じ本体同士をボルトに固定することにより水害時に路盤の決壊にも側溝自体は崩壊せず 二次災害を防ぎます。吊り上げ反転治具により安全に施工できます。
ドレンホール
側溝側面部に(ドレンホール孔)を左右4箇所設けてあるので狭い道路のセンター施工に対応しています。
路面排水
本体側溝上面に排水穴をもうけすばやい路面排水を実現しました。
バリヤフリー対応
蓋の模様高さを1ミリにして歩行者のつまずきを低減しバリヤフリー化しました。
透水性舗装対応
透水性舗装に対応した構造のため、水溜まりを作りません。
耐久性
破損の要因であったガタツキが無い為、耐久性が良くなりました。

製品図・規格表

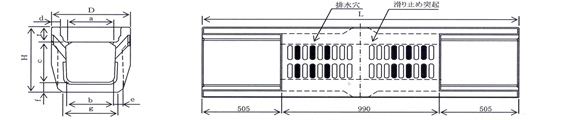

■断面図・平面図
断面図・平面図

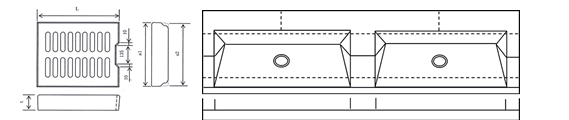

■蓋図・側面図
蓋図・側面図
呼び名 寸法(mm) 参考重量
a b c d e f t g D H L
250×250 250 230 250 45 65 65 91 300 450 406 2000 375
300×300 300 280 300 50 70 70 96 360 510 466 2000 460
300×400 300 270 400 50 70 70 96 330 510 566 2000 519
300×500 300 260 500 50 80 80 96 340 510 676 2000 622
400×400 400 370 400 55 70 70 111 430 620 581 2000 604
400×500 400 360 500 55 80 80 111 440 620 691 2000 691
500×500 500 460 500 60 80 80 126 540 740 706 2000 828
500×600 500 450 600 60 90 90 126 550 740 816 2000 954
呼び名 寸法(mm) 参考重量
a1 a2 t L
250 354 344 90 500 34
300 404 394 95 500 42
400 504 494 110 500 61
500 615 604 125 500 85

施工例

■ウェッジ側溝施工例
ウェッジ側溝施工例写真
